Компас 3d - краткий курс черчения в kompas 3d

Kompas 3D

Обучение Компас 3d за 1 час?

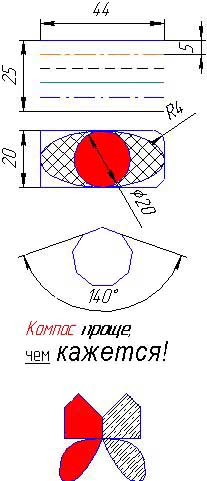

Собственно говоря, вот это загружающаяся картинка и послужит вашим ключиком к миру Компаса. Опираясь на мой опыт, можно смело утверждать, что если вы воссоздадите этот чертеж своими ручками, kompas 3d примет Вас с распростертыми объятиями. Так что, не будем долго тянуть резину зря и приступим.
Первый шаг изучения программы компас – стандартные элементы, типа линий. Все достаточно просто. С лева, в окне компаса, имеется панель инструментов, которые, кстати, разбиты по группам. Нас интересует первая группа, круг с треугольником. Тут размещены стандартные инструменты черчения, линии, прямоугольники, круги, элипсы, дуги и т.д. Компас достаточно прозрачен для пользователя, поэтому, немного потыкавшись, Вы поймете, что когда Вы выбираете один из инструментов, внизу окна компаса появляется окно свойств данного инструмента. Берем линию, ставим первую точку на чертеже в любом месте, а затем, в свойствах линии снизу, ставим ее длину 40 мм, и фиксируем на чертеже щелчком мыши. Опля, первый успех. Компас легче, чем казалось и чертить здесь – сплошное удовольствие. Сделайте еще несколько линий, а потом поменяйте их свойства, что бы тип линий был разный. Компас, программа для черчения, поэтому не удивительно, что тут чертят с помощью цифр. Начертите прямоугольник, задав ему размеры, смекните, как найти его центр и врисуйте в него круг и эллипс. Тут еще есть такие инструменты, как фаска и скругление (расположены выше прямоугольника). Но для их применения надо разрушить прямоугольник (он воспринимается компасом как цельный элемент, а это нам не подойдет). Делаю наводку – правой кнопкой мышки по прямоугольнику. Разрушили, теперь скругляем края. Компас включает в себя достаточно широкий набор инструментов, но не все они видны с первого взгляда, иногда компас скрывает их в меню – инструменты – геометрия. Яркий представитель – многоугольник. Выбираем, считаем грани и чертим. Можно еще и писать, попробуйте выбрать раздел – обозначения. компас позволяет издеваться над свойствами не только линий и фигур, текст тоже имеет слабые места, поэтому методом тыка приводим его до безобразного состояния. Подобие бабочки сделано интересным инструментом – симметрия. Нарисуйте половину бабочки а потом ищите симметрию в разделе редактирование. для того, что бы ее применить, сначала выделите половину – закон компаса. заметили что я ничего не говорил про штриховку? К стати, она тоже бывает разной, даже обычным цветом, и имеет несколько способов нанесения – автоматический и вручную. Ищем и разукрашиваем. С бабочкой возникнут проблемы – наносите в ручную. Вездесущие размеры компас имеет в огромном количестве. Найти и нанести их не составит труда.
Курс закончен! Все полезное можно узнать на других, более емких ресурсах, скоро даже выложу пару ссылок на более подробное описание изучения и примеры разных чертежей (в смысле – груды чертежей в программе компас или автокад). Так что успехов. Пишите – kompas-askon(собака)yandex.ru
